Công tắc nút nhấn SPST được chiếu sáng

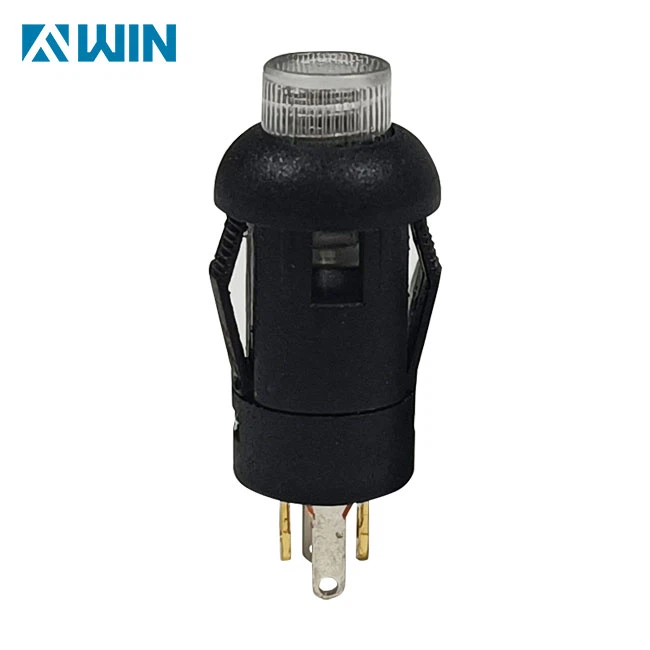

Đây là công tắc nút nhấn chiếu sáng tạm thời có đường kính 9,6mm hình tròn, nút tròn trên cùng có kích thước đường kính 5,6mm, kích thước cắt ra là 8mm. Vỏ và vỏ được làm từ - Nylon 6/6 chất lượng cao và thiết bị đầu cuối được làm từ hợp kim đồng với vật liệu mạ vàng. Tổng chiều dài của một lần đẩy ...
Mô tả
This is the circle diameter 9.6mm momentary illuminated push button switch,the top round button has size of diameter 5.6mm,the cut out size is 8mm.The case and housing is made from high-quality Nylon 6/6 and terminal is made from copper alloy with gold plated material. The total length of a push button switch is 18mm. It has illuminated water clear actuator.
Công tắc nút nhấn thu nhỏ này với công tắc hoạt động tạm thời và công tắc bật-tắt 1 cực - để điều khiển máy hoặc quy trình.
The PB8 Series illuminated pushbutton switch is available with bi-color LED choices of red, green, yellow, blue and white. Panel mount and small in size the PB8 series is SPST and momentary, with silver or gold contact option. This illuminated push button switches features 100,000 electrical life cycles and PC pin terminal options. The illuminated panel mount button switch is made with polycarbonate actuators, nylon housing, and alloy materials for the contacts and terminals.
Thông số cơ bản
Thông số kỹ thuật Điện | |
Xếp hạng | 0. 2A 36VDC |
Tiếp xúc kháng | 50MΩ Min(Initial) |
Vật liệu chống điện | 100mΩ Min(at 250VDC) |
Độ bền điện môi | AC 500V (50-60HZ cho 1 m) |
Cuộc sống cơ học | Hơn 30, 000 chu kỳ |
Cuộc sống điện | Hơn 10, 000 chu kỳ |
Lực lượng hành động | 200±100gf |
Đi du lịch | 1.8mm±0.3mm |
Hàm số | TẮT - (BẬT) |
Hàn thủ công | 350 độ trong 3 giây |
Màu LED | Đỏ, xanh lá, trắng, vàng, xanh dương |
Vật chất | |
Căn cứ | PA66, xếp hạng UL: 94 V-2 Min |
Mũ lưỡi trai | máy tính |
Phần cuối | Đồng, mạ vàng |
Bảng điều khiển Cắt ra Kích thước | 8 (Đường kính) mm |
Kiểu cuối | Pin Pc
|
Chuyển đổi hoạt động | Nhất thời |
Kiểu lắp | PCB |
Kích thước
Các chú ý về quy trình hàn
1. The illuminated push switch is strictly prohibited wave welding and reflow soldering,please choose the manual welding procedure,and control the welding temperature of 350 degree ±5 degree for 3±5 seconds
2. After the product is soldered on the PCB board,it's prohibited to use any solvent to clean the PCB board and please avoid the influence of the inner product.
Các ứng dụng điển hình cho công tắc nút nhấn được chiếu sáng thu nhỏ này sẽ là:
• Test Equipment
• Telecommunications
• Networking
• Handheld Appliances
chi tiết đóng gói
Stand Exported Packing for computer power switch:
inner bubble box--- inner box---carton (or by your request.)
Shippment
Số tài khoản FedEx / UPS / TNT / DHL để gửi hàng, nếu không có, chúng tôi cần tính cước vận chuyển đến công ty của bạn.
