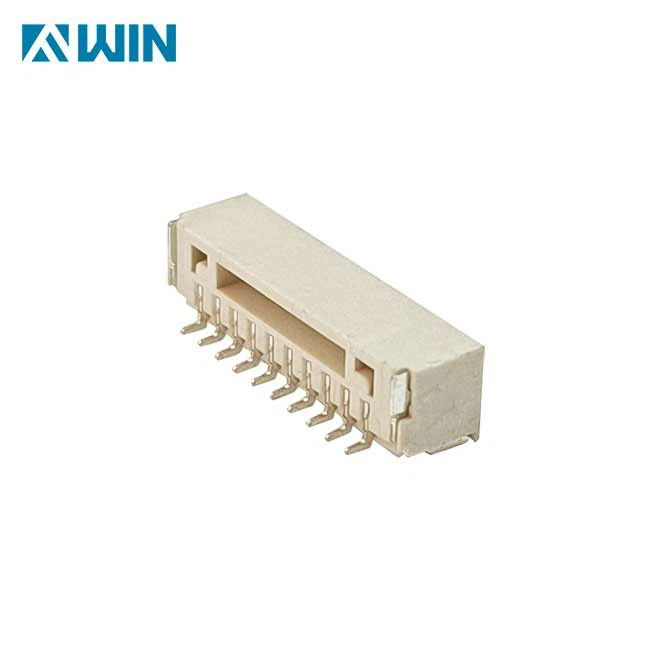

Đầu nối wafer 1.25

Cấu hình nối dây của đầu nối wafer dọc 1,25mm đề cập đến một loại kết nối điện cụ thể trong đó dây được gắn vào đầu nối wafer định hướng theo chiều dọc để kết nối với bảng mạch in (PCB).

Cấu hình nối dây của đầu nối wafer dọc 1,25 mm cung cấp giải pháp nhỏ gọn, đáng tin cậy và tiết kiệm không gian để kết nối dây với bảng mạch in trong các thiết bị và thiết bị điện tử. Hướng thẳng đứng và khoảng cách nhỏ khiến nó trở nên lý tưởng cho các ứng dụng có không gian hạn chế mà không ảnh hưởng đến hiệu suất hoặc độ tin cậy. Kỹ thuật lắp đặt và cách nhiệt thích hợp là điều cần thiết để đảm bảo kết nối điện và an toàn tối ưu.

Giá đỡ chân đầu nối, còn được gọi trong ngành là tiêu đề hoặc wafer, là một đầu nối được gắn trên bảng mạch in và cần được hàn vào chân mạch.

Giá đỡ chốt đầu nối phổ biến là: không có đế che (ví dụ: cấu trúc kim hàng), đế che (loại wafer thông thường), loại khóa ma sát.

Giá đỡ chốt của đầu nối được làm bằng nhựa đặc biệt cho môi trường nhiệt độ cao và cần có khả năng chịu nhiệt độ cao. Ví dụ, giá đỡ kim dùng để hàn gắn trên bề mặt phải được hàn bằng thiết bị hàn nóng chảy lại và nhiệt độ phải đạt khoảng 265 độ; Loại còn lại là loại chốt cần được hàn bằng thiết bị hàn sóng và khả năng chịu nhiệt độ cần đạt khoảng 230 độ. Nếu nhiệt độ của nhựa không thể đạt được trong quá trình hàn sẽ ảnh hưởng đến việc sử dụng biến dạng cấu trúc thông thường.

Các tính năng của đầu nối wafer



1. Đầu nối wafer dọc:

Sân bóng đá:Đầu nối có khoảng cách 1,25mm, biểu thị khoảng cách giữa tâm của các tiếp điểm liền kề.

Định hướng:Nó có hướng dọc, nghĩa là đầu nối được gắn vuông góc với bề mặt PCB.

Liên lạc:Đầu nối bao gồm nhiều tiếp điểm được sắp xếp thành hàng, thường có một hàng tiếp điểm ở mỗi bên của đầu nối.

2. Kết nối dây với bo mạch:

Đính kèm dây:Dây được gắn vào các điểm tiếp xúc của đầu nối, thường sử dụng các phương pháp như hàn, uốn hoặc IDC (kết nối dịch chuyển cách điện).

Gắn bảng:Đầu nối được gắn trên bề mặt PCB, với các dây kéo dài theo chiều dọc từ đầu nối đến bo mạch.

3. Lắp đặt và lắp ráp:

Hàn:Dây được hàn vào các điểm tiếp xúc của đầu nối bằng kỹ thuật hàn, đảm bảo kết nối an toàn và ổn định.

Uốn:Ngoài ra, dây có thể được uốn vào các điểm tiếp xúc của đầu nối bằng cách sử dụng các công cụ uốn để lắp ráp nhanh chóng và đáng tin cậy.

Vật liệu cách nhiệt:Kỹ thuật cách điện thích hợp phải được sử dụng để ngăn ngừa đoản mạch và đảm bảo an toàn điện.
